數控刀片型號非常多，同時數控刀片包裝盒標簽上面都會(huì )有一長串長長的字母來表示刀片的不同材質以及適用于加工的材質和用途，今天川肯進口刀具就來詳細的說說數控刀片型號字母以及對應的用途。

數控刀片是可轉位車削刀片的總稱，是現代金屬切削應用領域的主流產品。主要應用在金屬的車削、銑削、切斷切槽、螺紋車削等領域。數控刀片的種類有：整體式、鑲嵌式、減震式、特殊型式這五種。不過我們也會(huì )經常在刀片上看到一些字母數字，通過這些數字字母可以準確識別刀片的各種參數數據，下面和小編一起來看

一．先來說說數控機床對刀具材料的要求有哪些呢？

1、較高的硬度和耐磨性

刀具切削部分的硬度必須高于工件材料的硬度，刀具材料的硬度越高，其耐磨性越好。刀具材料在常溫下的硬度應在HRC62以上。

2、足夠的強度和韌性

刀具在切削過度中承受很大的壓力，有時在沖擊和振動條件下工作，要使刀具不崩刃和折斷，刀具材料必須具有足夠的強度和韌性，一般用抗彎強度表示刀具材料的強度，用沖擊值表示刀具材料的韌性。

3、較高的耐熱性

耐熱性指刀具材料在高溫下保持硬度、耐磨性、強度及韌性的性能，是衡量刀具材料切削性能的主要指標，這種性能也稱刀具材料紅硬性。

4、較好的導熱性

刀具材料的導熱系數越大，刀具傳出的熱量越多，有利于降低刀具的切削溫度和提高刀具的耐用度。

5、良好的工藝性

為便于刀具的加工制造，要求刀具材料具有良好的工藝性能，如刀具材料的鍛造、軋制、焊接、切削加工和可磨削性、熱處理特性及高溫塑性變形性能，對于硬質合金和陶瓷刀具材料還要求有良好的燒結與壓力成形的性能。

二．我們來說說刀具的材料有哪些類型？

1、硬質合金

硬質合金具有很高的硬度和耐磨性，切削性能比高速鋼好，耐用度是高速鋼的幾倍至數十倍，但沖擊韌性較差。由于其切削性能優良，因此被廣泛用作刀具材料 。

2、高速鋼

定性，較高的強度和韌性，并有一定的硬度和耐磨性，因而適合于加工有色金屬和各種金屬材料，又由于高速鋼有很好的加工工藝性，適合制造復雜的成形刀具，特別是粉沬冶金高速鋼，具有各向異性的機械性能，減少了淬火變形，適合于制造精密與復雜的成形刀具。

 3、涂層刀片

1）CVD氣相沉積法涂層 涂層物質為TiC，使硬質合金刀具耐用度提高1-3倍。涂層厚；刃口鈍；利于提高速度壽命。

2）2）PVD物理氣相沉積法涂層 涂層物質為TiN、TiAlN和Ti(C,N)，使硬質合金刀具耐用度提高2-10倍。涂層??；刃口鋒利；利于降低切削力。

 ★涂層最大厚度≤16um

4、CBN和PCD

立方氮化硼（CBN） 立方氮化硼硬度和導熱性能僅次于金剛石，有很高的熱穩定性和良好的化學穩定性，因此適用于加工淬火鋼、硬鑄鐵、高溫合金和硬質合金。 聚晶金剛體（PCD） 聚晶金剛體作為切削刀具使用時，燒結在硬質合金基體上，可對硬質合金、陶瓷、高硅鋁合金等耐磨、高硬度的非金屬和非鐵合金材料進行精加工。

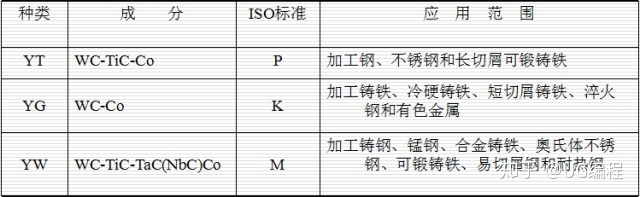

★ISO機夾刀片材料分類法★

鋼 件：P05 P25 P40

不銹鋼：M05 M25 M40

鑄 鐵：K05 K25 K30

★數字越小表示刀片越硬，刀具的耐磨性越好，抗沖擊性能較差。

★數字越大表示刀片越軟，刀具的抗沖擊性能越好，耐磨性較差。

可轉為刀片型號與ISO表示規則

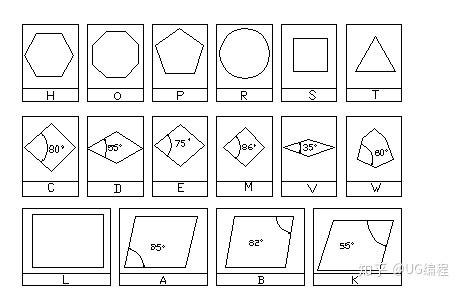

1 、表示為刀片形狀的代碼

2、表示為主切削刃后角的代碼

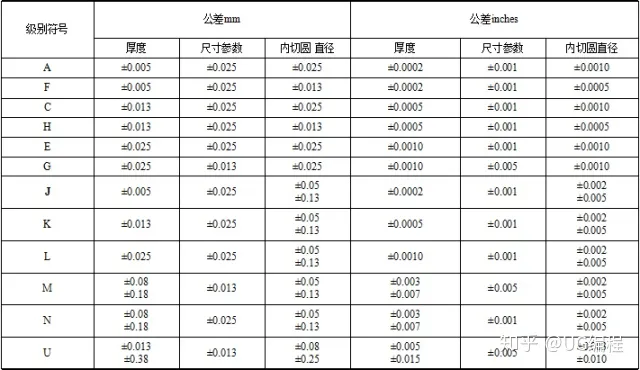

3、表示為刀片尺寸公差的代碼

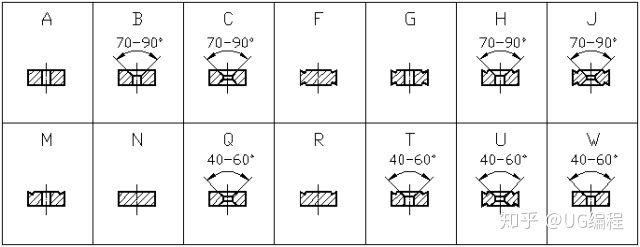

4、表示為刀片斷屑及夾固形式的代碼

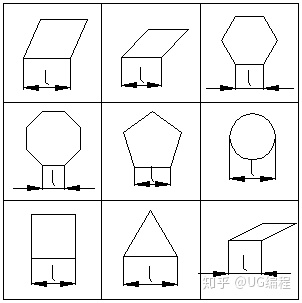

5、表示為切削刃長度表示方法

6、表示為刀片厚度的代碼

7、表示為修光刃、R角的代碼

其他數字的意義

8表示為表示特殊需要的代碼；

9表示為進給方向的代碼，如代碼R表示右進刀，代碼L表示左進刀，代碼N表示中間進刀；

10表示為斷屑槽型的代碼；

11表示刀具公司材料代碼；

切削速度Vc計算公式：

式中：

d—工件或刀尖的回轉直徑，單位mm

n—工件或刀具的轉速，單位r/min

普通車床加工螺紋的速度

車削螺紋主軸轉速n，切削螺紋時，車床的主軸轉速受加工工件的螺距（或導程）大小、驅動電動機升降特性及螺紋插補運算速度等多種因素影響，因此對于不同的數控系統，選擇車削螺紋主軸轉速n存在一定的差異。下列為一般數控車床車螺紋時主軸轉速計算公式：

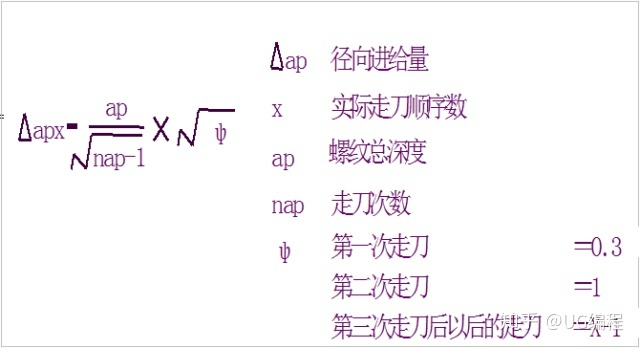

加工螺紋的每次進給深度計算

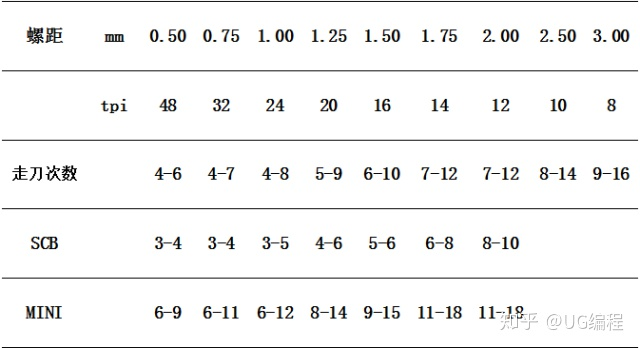

螺紋加工走刀次數

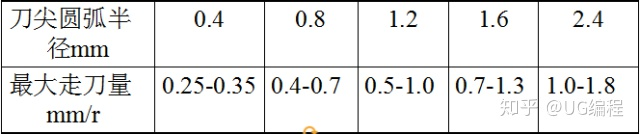

1）粗加工

粗加工走刀量經驗計算公式： f 粗 = 0.5 R

式中： R ------ 刀尖圓弧半徑mm

f ------ 粗加工走刀量mm

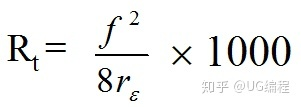

2）精加工

式中： Rt ------ 輪廓深度μm

f ------ 進給量mm/r

rε ------ 刀尖圓弧半徑mm

按進給量、斷屑槽區分粗精車

f≥0.36 粗加工

0.36＞f≥0.17 半精加工

f＜0.17 精加工

影響刀片粗、精加工不是刀片的材料而是斷屑槽。刃口倒角小于40um為鋒利。

三．根據具體的數控刀片來一對一完整講解含義。

我們先拿一個具體的刀具品牌來實際的分析刀片上面的型號含義：

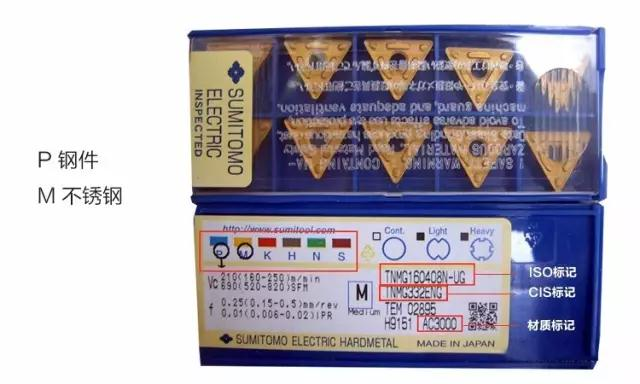

刀具規格不是簡單的命名，而是有一套規范的完整的命名體系，目前車刀片的命名是目前最統一的，我們以住友為例。

看到這個規格我們立馬能想到，刀片是這個樣子的↓

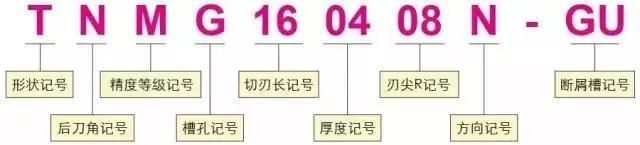

咱們進一步來分解下更多規格。

 ☆ 形狀記號表 T N M G 16 04 08 N - GU

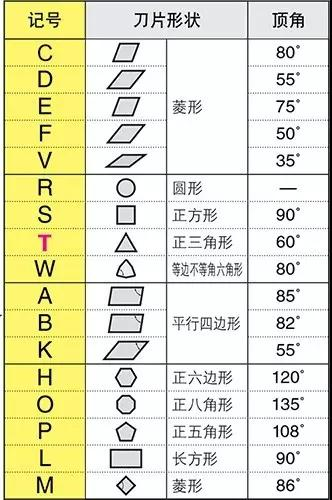

“T”在下面這個表里顯示的是正三角形

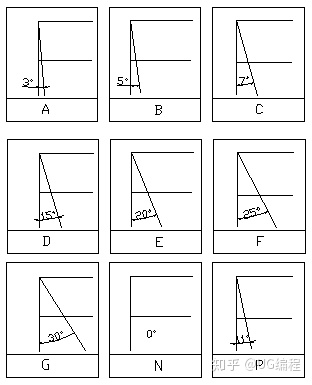

☆ 后刀角記號

T N M G 16 04 08 N - GU

"N"的后刀角為0°，這個刀片是一個負型刀片

☆ 精度記號

T N M G 16 04 08 N - GU

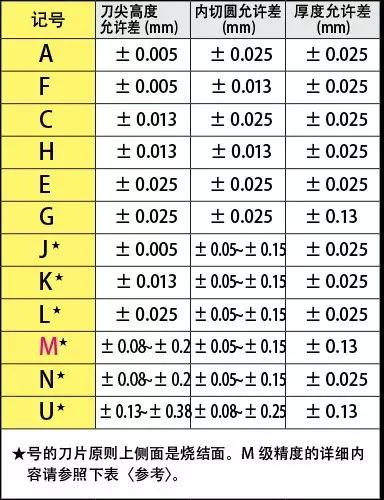

"M"的精度參考下面表格

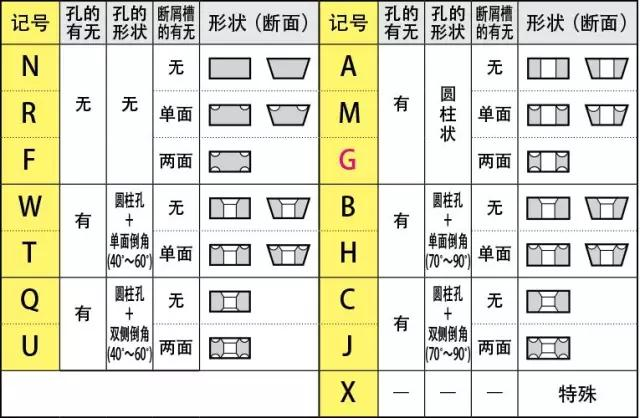

☆ 槽孔記號

T N M G 16 04 08 N - GU

“G”在下面表格可以看出是有孔刀片，而且是兩面可用的有孔刀片

☆ 切刃長記號

T N M G 16 04 08 N - GU

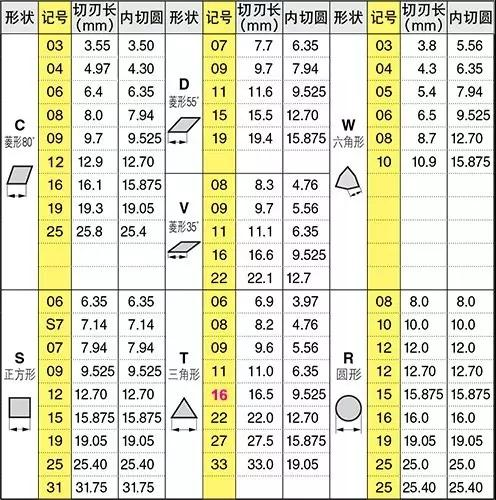

“16”的標記參考下表里的“T”標記欄內的“16”，所以這個刀片的切刃長為16.5mm

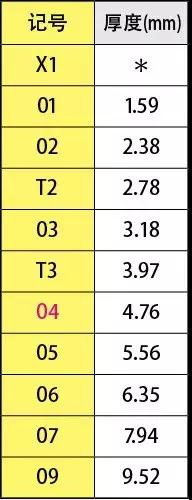

☆ 厚度記號

T N M G 16 04 08 N - GU

“04”的標記厚度為4.76mm

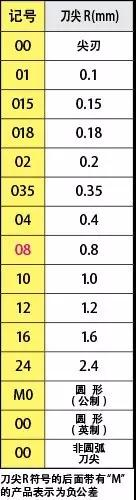

☆ 刀尖R記號

T N M G 16 04 08 N - GU

“08”在下表里看到刀尖R為0.8mm

☆ 方向記號

 T N M G 16 04 08 N - GU

“N”標示的是無方向

☆ 斷屑槽記號

T N M G 16 04 08 N - GU

“GU”是一般切削用斷屑槽種類，適用于通用切削加工

了解以上這些就可以簡單的從刀片的型號來判斷刀片的形狀以及判斷適用的加工種類了，"TNMG160408N-GU AC8025P"這個型號是適合鋼件一般切削加工用的帶孔可雙面使用六個角的三角形負型刀片。
